主要用途
|

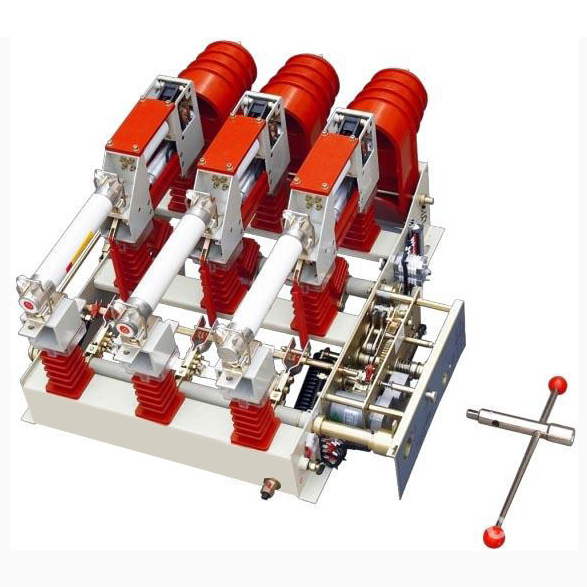

FZRN25-12D真空负荷开关和FZN25-12RD组合电器主要用于12KV三相交流50Hz环网或终端供电的市区配电站和工业用电设备中,做负荷控制和短路保护用,由于组合电器对变压器等电器设备的保护使用比断路器更可靠,特别适用于环亡,双辐射供电单元和箱式变电站。
|
主要用途
|
序号
|
项目
|
单位
|
FZRN25-12D/T630-20
|
FZN25-12RD/T125-31.5
|
1
|
额定电压
|
KV
|
12
|
2
|
额定频率
|
Hz
|
50
|
3
|
额定电流
|
A
|
630
|
100
|
4
|
额定绝缘水平
|
1min工频耐受电压
|
kv
|
灭弧室断口30对地及相间42 隔离断口48
|
雷电冲击耐受电压
|
对地及相间75 隔离断口85
|
5
|
4S热稳定电流
|
KA
|
20
|
|
6
|
额定动稳定电流(峰值)
|
50
|
|
7
|
额定闭环开断电流
|
A
|
630
|
8
|
额定有功负载开断电流
|
630
|
9
|
额定电缆充电开断电流
|
10
|
10
|
额定转移电流
|
|
2000
|
11
|
开断空载变压器容量
|
kva
|
1250
|
12
|
额定短路开断电流
|
KA
|
|
31.5
|
13
|
额定短路关合电流(峰值)
|
50
|
80(预期值)
|
14
|
接地开关额定热稳定电流(2S)
|
20
|
15
|
接地开关额定动稳定电流(峰值)
|
50
|
16
|
分合闸操作电源额定电压
|
v
|
DC220,110 AC220,110
|
17
|
机械寿命(负荷开关/接地开关)
|
次
|
10000/200
|
|
|
门联锁组装
1.弯板 2.斜板 3.联锁板
|
中隔板开孔尺寸
|
|
面板、门联锁开孔和安装示意图
1.柜体门板 2.门联锁组装
|
柜门背面示意图
面板开孔尺寸:340X120
|
|
注:L1 、L2 尺寸由用户很局外形和安装尺寸自定
|
